Az osztott gömbgörgős csapágyak csökkentik a gépek karbantartási költségeit

Egy spanyol autógyártó jelentősen csökkentette a karbantartási költségeket és minimálisra csökkentette az állásidőt a karosszériamosó üzemében azáltal, hogy a karosszériamosó szállítószalag meghajtóegységén lévő tömör gömbgörgős csapágyakat a Schaeffler osztott gömbgörgős csapágyaira és a hozzáillő házakra cserélte. Ez a frissítés drasztikusan csökkenti a sérült csapágyak cseréjéhez szükséges időt.

A 11 000 embert foglalkoztató, körülbelül 4,8 milliárd eurós bevételt produkáló, évente körülbelül 400 000 járművet előállító spanyol autógyár-az autó karosszériamosási folyamata kihívásokkal szembesült. A gépkocsi karosszériáját festés előtt le kell mosni, és a mosó zord működési környezete lerövidítette a szállítószalag visszatérő egységére szerelt eredeti tömör gömbgörgős csapágyak élettartamát. A szállítószalag meghajtó egység sérült csapágyainak cseréje korábban legalább négy-öt órára le kellett állítani a gyártást.

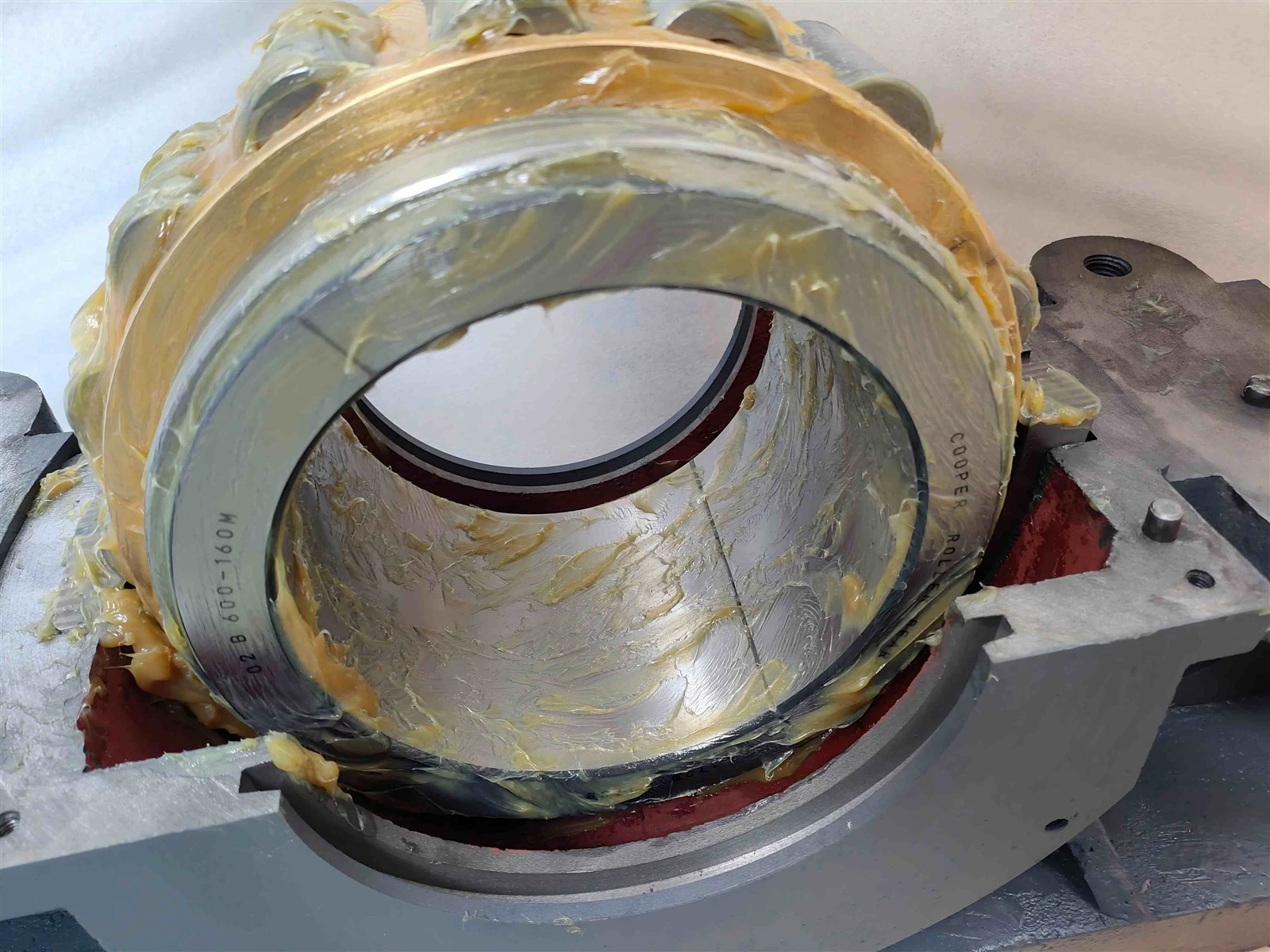

P31housing02C160MGR1302B600-160Mbearing

Az állásidő minimalizálása érdekében az ügyfél felkérte a Schaefflert, hogy egyszerűsítse a csapágycsere folyamatát. A leghatékonyabb megoldás az eredeti tömör gömbgörgős csapágyak lecserélése volt a Schaeffler osztott gömbgörgős csapágyaira és a hozzáillő házakra. Egyedülálló osztott kialakításuknak köszönhetően ezek a csapágyak sokkal könnyebben beszerelhetők, jelentősen csökkentve a csereidőt,-különösen a nehezen hozzáférhető helyeken,--mint például a több támasztékú tengelyeknél. Az összeszerelés során a belső gyűrűt, a külső gyűrűt, valamint a görgő-és-ketrec szerelvényét két részre osztják, és csavarokkal rögzítik. A hengeres furat lehetővé teszi a közvetlen rögzítést a tengelyre; következésképpen a csapágyak nagyobb tolóerőt is képesek kezelni, és dinamikusan kompenzálják az esetleges eltéréseket. Ezenkívül az osztott kialakítás kiküszöböli a be- és leszerelési folyamatok számos lépését, ami jelentősen csökkenti az állásidőt és a kapcsolódó költségeket.

A Schaeffler osztott gömbgörgős csapágyai amellett, hogy csökkentik a csapágycsere (ki- és beszerelés) időigényét, moduláris felépítésüknek köszönhetően egyszerűbb készletkezelést tesznek lehetővé, mivel ugyanazon házméret különböző tengelyátmérők fogadására alkalmas. Az osztott gömbgörgős csapágyak tipikus alkalmazásai közé tartoznak a szíjhajtások, a papírgyártó gépek, a keverő- és keverőberendezések, a szállítóberendezések, a görgős malmok, a konverterek, a zúzók, a forgókemencék, a ventilátorok, a ventilátorok és a hajtótengelyek.

A mi részünk osztott gömbgörgős csapágyakból az Ön tájékoztatása érdekében

Tengely Átmérő d(mm)	Hivatkozások			H (mm)	R		Csavar mérete	N (mm)	0 (mm)	P (mm)	T (mm)	L (mm)	Tömeg (kg)
Tengely Átmérő d(mm)	Csapágy (I)	Párna blokk Csak	Teljes egység (2)	H (mm)	Min. (mm)	Max. (mm)	Csavar mérete	N (mm)	0 (mm)	P (mm)	T (mm)	L (mm)	Ágyazat Csak	Teljes Egység
60	0IE B 60M	SNC513	0IE BCSNC51360MAT	80	226	242	MI6	280	70	32	180	104	4.9	9.9
65	0IE B65M	SNC515	0IE BCSNC51565MAT	80	226	242	MI6	280	70	32	180	104	4.9	9.9
70	0IE B70M	SNC516	0IE BCSNC51670MAT	95	254	266	M20	315	90	38	208	114	73	15.3
75	0IE B75M	SNC517	0IE BCSNC51775MAT	95	254	266	M20	315	90	38	208	114	73	153
80	0IE B 80M	SNC518	0IE BCSNC51880MAT	100	284	296	M20	345	100	32	240	136	13.4	24.4
85	0IE B85M	SNC519	0IE BCSNC51985MAT	112	284	296	M20	345	100	44	252	136	152	26.2
90	0IE B90M	SNC520	0IE BCSNC52090MAT	112	312	328	M24	380	90	44	252	136	13.3	24.3
100	0IEB I00M	SNC522	0IE BCSNC522100MAT	125	342	366	M24	420	102	52	272	134	14.7	28.7
110	0IB II0M	SNC524	0IE BCSNC524110MAT	140	344	356	M24	410	120	45	310	142	195	41.6
115	0I B 115M	SNC526	0IE BCSNC526115MAT	150	372	388	M24	450	130	50	320	142	22.7	44.8
125	0I B I25M	SNC52	8 OIEBCSNC528125MA	T 150	414	426	M30	500	150	50	360	156	38.2	70.5
135	0I B I35M	SNC530	0IE BCSNC530135MAT	160	444	456	M30	530	160	56	386	168	40	75.8
140	0I B I40M	SNC532	0IE BCSNC532140MAT	170	462	478	M30	558	178	41	391	168	52	87.8
Tengelyátmérő (2) (mm)	Hordozó Hivatkozás(1)	Referencia() (Csak talapzaton)	H		R	S	Csavarok N o.	Méret	N (mm)	O (mm)	P (mm)	T	L	LI	Talapzat
Tengelyátmérő (2) (mm)	Hordozó Hivatkozás(1)	Referencia() (Csak talapzaton)	(mm)	Min(mm)	Max (mm)	(mm)	Csavarok N o.	Méret	N (mm)	O (mm)	P (mm)	(mm)	(mm)	(mm)	Tömeg (kg)
50	OIE B50M	SNQ511	70	203	219		2	MI6	255	60	25	158	98	98	3.9
75	OIE B75M	SNQ517	95	254	280		2	M20	315	90	38	208	114	114	9.7
90	0IE B90M	SNQ520	112	312	328		2	M24	380	90	44	253	136	136	175
100	0IE B I00M	SNQ522	125	342	366		2	M24	420	102	52	274	134	134	21.7
110	0I BII0M	SNQ524	140	344	356	·	2	M24	410	120	45	310	142	142	26.1
115	0I BII5M	SNQ526	150	372	388		2	M24	450	130	50	320	142	142	33.3
125	0I BI25M	SNQ528	150	414	426		2	M30	500	150	38	358	156	156	429
135	0I B 135M	SNQ530	160	444	456	·	2	M30	530	160	45	380	168	168	52.8
140	0I BI40M	SNQ532	I70	462	478	·	2	M30	558	178	41	390	168	168	59.7
150	0I B I50M	SDQ3134	170	424	436	100	4	M24	510	178	38	399	174	174	55.9
160	0IE B160M	SDQ3136	180	438	462	110	4	M24	530	190	40	393	172	192	56.8
180	OIE BI80M	SDQ3140	210	503	517	130	4	M30	600	210	40	442	172	200	77.9
200	0IE B200M	SDQ3144	220	533	547	140	4	M30	640	240	45	463	172	200	99.4
220	OIE B220M	SDQ3148	240	593	607	150	4	M30	700	250	45	507	178	216	1126
